圓形導軌銷釘鏈接的作用
發布時間：2020-07-13 點擊次數：954

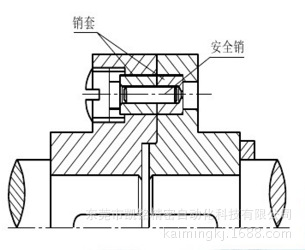

銷連接的主要用于零件之間的定位，即固定兩件間的相對位置，也可以用于軸轂間或其他零件之間的連接，但只能傳遞不大的扭矩。還可以充當過載剪斷元件。
銷的種類

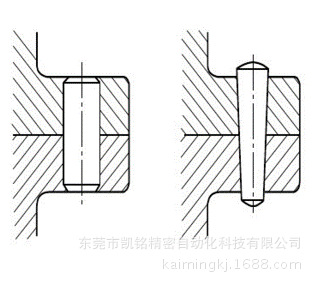

(1)圓柱銷
銷孔需要鉸制，多次拆裝后會降低定位的精度和連接緊固性。
(2)圓錐銷
有1:50的錐度，便于安裝。在受橫向力時能自鎖，銷孔需要鉸制。定位精度較高，允許多次拆裝。

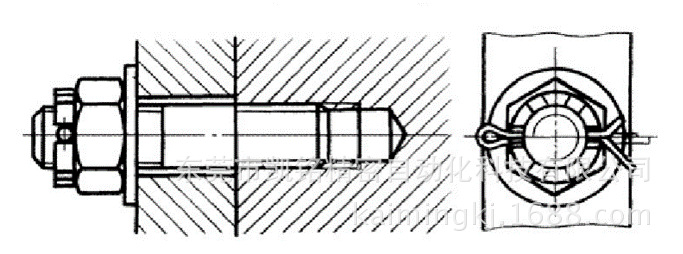

(3)開口銷
主要用于連接的防松，不能用于定位，常與槽型螺母合用，此銷結構簡單，工作可靠，拆裝方便。
(4)異形銷
(a)帶螺紋錐銷
(b)槽銷
適用于承受振動和變載荷的連接
(c)開尾錐銷
銷尾可分開，能防止松脫，多用于振動沖擊場合。
(d)彈性圓柱銷
具有彈性，裝入銷孔后與孔壁壓緊，不易松脫，銷孔精度要求較低，互換性好，可多次拆裝，用于有沖擊振動的場合。
彈性圓柱銷孔小于銷10絲左右就可以了。用實心圓柱銷，最好配合大5絲，緊配進去。
銷釘定位常用結構設計

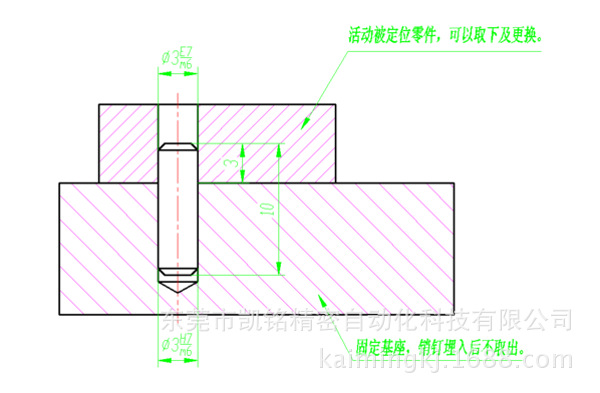

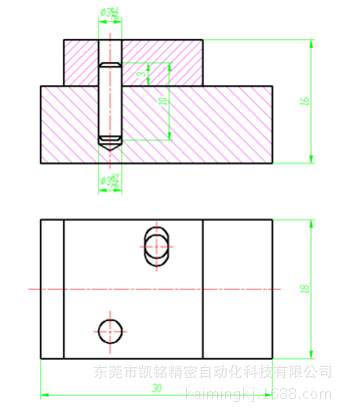

(1)銷釘埋入式一孔+一長孔定位方式
具體的結構尺寸精度可根據定位位置和定位方向的不同需求而區分確定，準確、合理、靈活地設置位置度公差可以簡化形位公差的表示方式，并取得更為準確的設計目的。被定位的零件5個自由度被限制，固定板的銷孔深度一般取直徑的1.5~2倍再加上機用鉸刀引導部分長度。

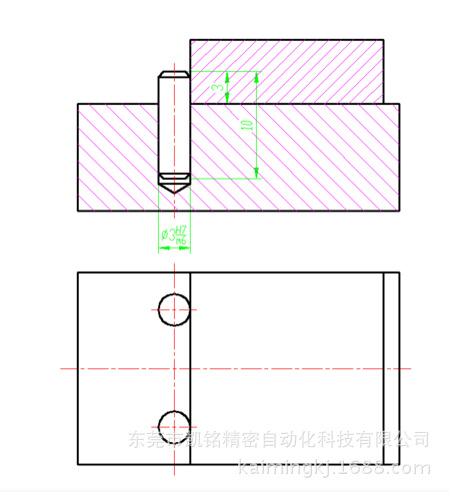

(2)銷邊靠邊定位方式
采用2點定位一條邊線的方式，定位元素比靠長邊定位簡單，但這種方式只能定向，如果要獲得5個自由度的約束久必須在另一個方向上增加一個銷釘定位。

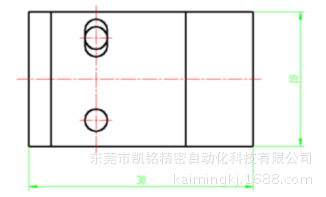

(3)銷釘埋入式+一長孔定位的廣義方
被定位零件的5個自由度被約束。

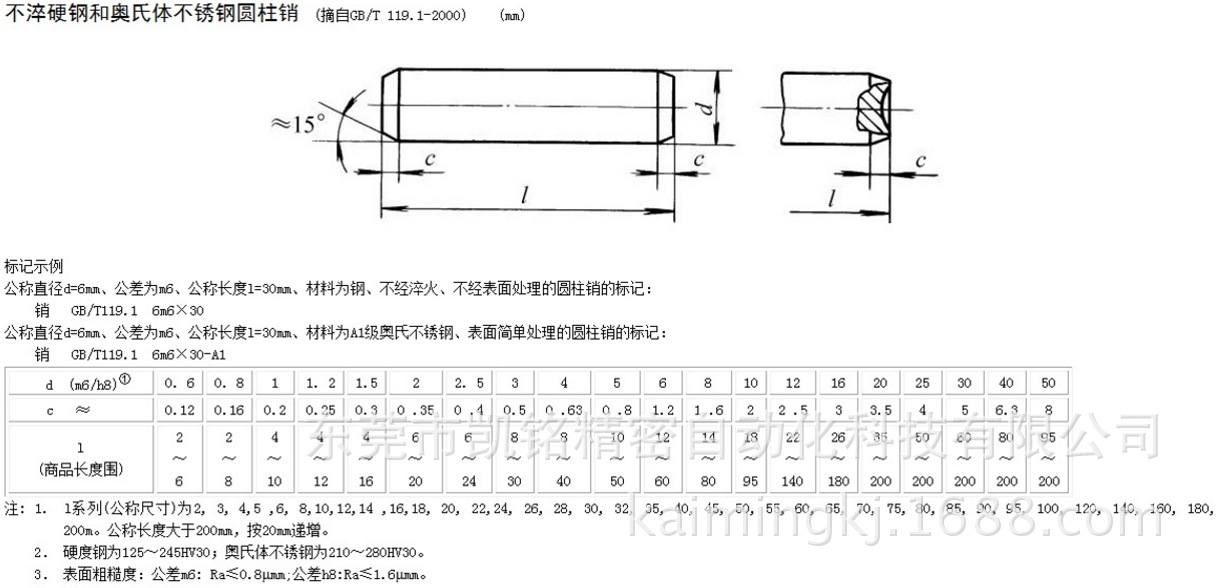

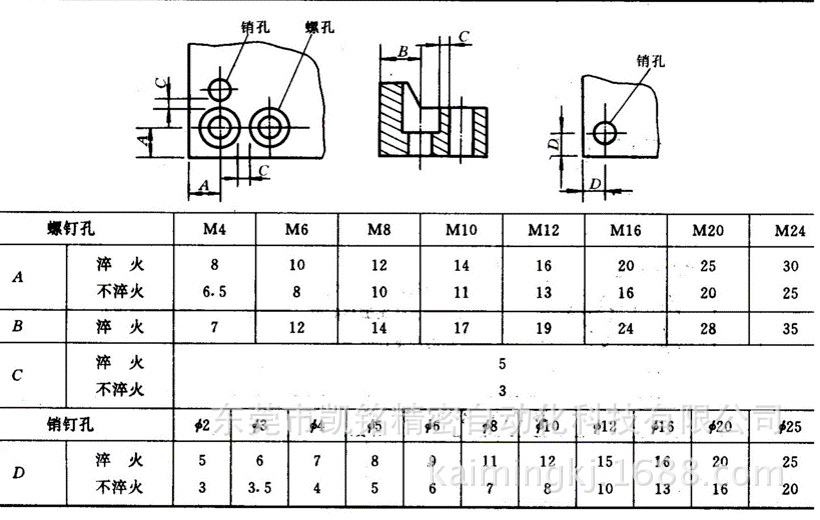

附表
